1.本实用新型涉及绿茶加工技术领域，具体为一种便于收取的富硒绿茶茶叶晾晒装置。

背景技术：

2.作为茶类饮品的一种，绿茶因其不同的加工方式，使得绿茶的茶叶中含有丰富的多酚、儿茶素、叶绿素、咖啡碱、氨基酸、维生素等营养成分，深受人们的喜爱，而在绿茶的生产加工过程中，需要对带有一定的水分的茶叶进行晾晒，以使其保持干燥状态，进而方便后续的进一步生产加工，而现在的茶叶生产商在进行晾晒时会借助晾晒装置进行辅助晾晒。

3.现有的绿茶茶叶晾晒装置在使用时，其一般会使用较为平整的托板为茶叶提供放置，然后置于阴凉干燥处进行晾晒作业，而在晾晒后对茶叶进行收集时，茶叶可能会因外界环境中的风沙等细小的杂质影响而出现较多的灰尘，影响后续的茶叶加工效率，如公开号为cn215260888u的中国专利，公开了一种便于收取的富硒绿茶茶叶晾晒装置，该装置在晾晒完毕后，通过将支撑带表面的绿茶朝着固定箱的一侧推动，使绿茶掉入到固定箱内，而未对晾晒后的茶叶进行处理，进而可能会使晾晒过程中可能落在茶叶上的灰尘细沙等杂质落到收集盒中，对后续的茶叶生产加工造成影响。

技术实现要素：

4.(一)解决的技术问题

5.针对现有技术的不足，本实用新型提供了一种便于收取的富硒绿茶茶叶晾晒装置，解决了上述背景技术提到的问题。

6.(二)技术方案

7.为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于收取的富硒绿茶茶叶晾晒装置，包括支撑杆，所述支撑杆右侧外壁滑动连接有筛板左侧外壁，所述筛板上表面固定连接有滑动架，所述滑动架右端滑动连接有尼龙网，所述支撑杆内壁固定安装有驱动电机，所述驱动电机输出端固定连接有往复丝杆，所述支撑杆侧壁设置有去杂质组件，所述去杂质组件包括：

8.第一链轮，其转动安装在支撑杆的侧壁上，所述第一链轮右侧外壁固定连接有套筒，所述套筒内壁螺纹连接有第一螺栓；

9.链条，其传动连接在第一链轮的弧形外壁上，所述第一链轮外壁通过链条与第二链轮传动连接，所述第二链轮同轴固定安装有凸轮；

10.滑杆，其固定安装在支撑杆的内壁上，所述支撑杆内壁滑动安装有传动滑块，所述传动滑块上表面固定连接有复位弹簧的底端，所述复位弹簧的顶端固定连接在支撑杆的内壁上；

11.第二螺栓，其螺纹连接在支撑杆右侧内壁上。

12.优选的，所述尼龙网为目尼龙材质的网状结构。

13.优选的，所述第一链轮呈空心设置，并且所述第一链轮的内部空腔的直径大于往复丝杆的外径。

14.优选的，所述往复丝杆的弧形外壁上开设有可与第一螺栓螺纹连接的螺纹孔。

15.优选的，所述传动滑块右侧外壁开设有可与第二螺栓螺纹连接的螺纹孔。

16.优选的，所述往复丝杆外壁固定连接有挡块，所述支撑杆侧壁固定安装有导向杆，所述筛板上方设置有翻动组件。

17.优选的，所述翻动组件包括有螺纹传动板，所述往复丝杆外壁螺纹连接有螺纹传动板，所述螺纹传动板内壁固定连接有伸缩杆的顶端，所述伸缩杆的底端固定连接有限位滑板的上表面，所述螺纹传动板内壁固定连接有贴紧弹簧的顶端，所述贴紧弹簧的底端固定连接在限位滑板的上表面，所述限位滑板的下表面固定连接有连接杆的顶端，所述连接杆的底端侧壁转动安装有转辊。

18.(三)有益效果

19.本实用新型提供了一种便于收取的富硒绿茶茶叶晾晒装置。具备以下有益效果：

20.(1)、该便于收取的富硒绿茶茶叶晾晒装置在使用时，为了避免茶叶在收取时带来过多的杂质，通过设置有去杂质组件，配合往复丝杆与凸轮，使得筛板带动尼龙网在竖直方向上进行小范围的往复抖动，进而使茶叶与细沙、灰尘等杂质进行初步的分离，避免其随着茶叶一同被收集，对茶叶后续的生产加工造成影响。

21.(2)、该便于收取的富硒绿茶茶叶晾晒装置在使用时，通过设置有翻动组件，配合导向杆，使得螺纹传动板带动转辊在水平方向上进行往复运动，进而对尼龙网上的茶叶进行翻动，进而提高茶叶在晾晒时的晾晒效率，以提高装置的晾晒效果。

附图说明

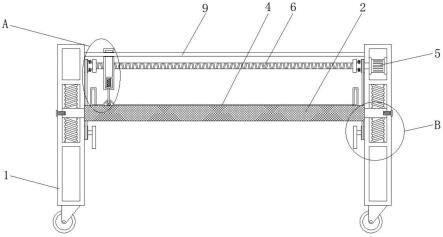

22.图1为本实用新型剖视的结构示意图；

23.图2为本实用新型图1中a区域局部放大结构示意图；

24.图3为本实用新型图1中b区域局部放大结构示意图。

25.图中：1、支撑杆；2、筛板；3、滑动架；4、尼龙网；5、驱动电机；6、往复丝杆；7、去杂质组件；71、第一链轮；72、套筒；73、第一螺栓；74、链条；75、第二链轮；76、凸轮；77、滑杆；78、传动滑块；79、复位弹簧；70、第二螺栓；8、挡块；9、导向杆；10、翻动组件；101、螺纹传动板；102、伸缩杆；103、限位滑板；104、贴紧弹簧；105、连接杆；106、转辊。

具体实施方式

26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

27.请参阅图1-图3，本实用新型提供一种便于收取的富硒绿茶茶叶晾晒装置，包括支撑杆1，支撑杆1右侧外壁滑动连接有筛板2左侧外壁，筛板2上表面固定连接有滑动架3，滑动架3右端滑动连接有尼龙网4，支撑杆1内壁固定安装有驱动电机5，驱动电机5输出端固定连接有往复丝杆6，支撑杆1侧壁设置有去杂质组件7，去杂质组件7包括有第一链轮71，第一

链轮71转动安装在支撑杆1的侧壁上，第一链轮71右侧外壁固定连接有套筒72，套筒72内壁螺纹连接有第一螺栓73，第一链轮71外壁通过链条74与第二链轮75传动连接，第二链轮75同轴固定安装有凸轮76，支撑杆1内壁固定安装有滑杆77，支撑杆1内壁滑动安装有传动滑块78，传动滑块78上表面固定连接有复位弹簧79的底端，复位弹簧79的顶端固定连接在支撑杆1的内壁上，支撑杆1右侧内壁螺纹连接有第二螺栓70。

28.在本实用新型的一种实施例中，支撑杆1数量设置有两组，且两组支撑杆1以筛板2中轴线为对称轴对称设置在筛板2的左右两侧，另外，尼龙网4为100目尼龙材质的网状结构，同时，往复丝杆6另一端转动连接在筛板2左侧的支撑杆1的侧壁上，进一步的，第一链轮71呈空心设置，并且第一链轮71的内部空腔的直径大于往复丝杆6的外径，以使得往复丝杆6与第一链轮71在工作时不会产生相互干涉，以保证装置使用时的稳定性，同理，套筒72内部开设有直径大于往复丝杆6外径的通孔，另外，往复丝杆6的弧形外壁上开设有可与第一螺栓73螺纹连接的螺纹孔，进一步的，筛板2内壁开设有可供链条74通过的通孔，进而使得第一链轮71可以通过链条74带动第二链轮75进行转动，具体的，在凸轮76的凸出部转动至最顶端时，凸轮76的凸出部对筛板2向上挤压，进一步的，传动滑块78左侧外壁与筛板2右侧外壁固定连接，同时，传动滑块78内壁开设有大小与滑杆77端部相等的限位通孔，并且滑杆77贯穿该限位通孔与传动滑块78滑动连接，进一步的，复位弹簧79套接在滑杆77的外侧，通过滑杆77对复位弹簧79形变方向的限定，以使得复位弹簧79在受到挤压或拉伸时始终保持竖直方向上的形变方向，避免其出现水平方向上的偏折现象，进而使得复位弹簧79始终可以为传动滑块78提供稳定的传动效果，进一步的，传动滑块78右侧外壁开设有可与第二螺栓70螺纹连接的螺纹孔。

29.另外，为了提高尼龙网4上进行晾晒的茶叶可以获得较好的翻动效果，往复丝杆6外壁固定连接有挡块8，支撑杆1侧壁固定安装有导向杆9，筛板2上方设置有翻动组件10，翻动组件10包括有螺纹传动板101，往复丝杆6外壁螺纹连接有螺纹传动板101，螺纹传动板101内壁固定连接有伸缩杆102的顶端，伸缩杆102的底端固定连接有限位滑板103的上表面，螺纹传动板101内壁固定连接有贴紧弹簧104的顶端，贴紧弹簧104的底端固定连接在限位滑板103的上表面，限位滑板103的下表面固定连接有连接杆105的顶端，连接杆105的底端侧壁转动安装有转辊106。

30.在本实用新型的实施例中，螺纹传动板101内壁开设有大小与导向杆9端部相等的限位通孔，并且导向杆9贯穿该限位通孔与螺纹传动板101滑动连接，以对螺纹传动板101的运动方向进行限制，进而使得往复丝杆6在转动时，螺纹传动板101沿着导向杆9在水平方向上进行往复运动，进一步的，限位滑板103左右两侧外壁与螺纹传动板101内壁滑动连接，同时，贴紧弹簧104套接在伸缩杆102的外侧，具体的，转辊106设置在尼龙网4的正下方。

31.在本实用新型中，使用时，通过转动第一螺栓73，以使得套筒72与往复丝杆6保持相对固定状态，进而使得第一链轮71与往复丝杆6保持相对固定，以使得在驱动电机5驱动往复丝杆6进行转动时，配合第一链轮71，使得第二链轮75带动凸轮76进行转动，同时转动第二螺栓70，使得第二螺栓70脱离传动滑块78右侧外壁开设的螺纹孔，此时配合复位弹簧79，使得筛板2带动其表面的尼龙网4在竖直方向上进行抖动，进而使得晾晒后的茶叶得到较好的筛分效果，将茶叶中的细沙、灰尘等杂质筛出，避免其对后续的茶叶加工造成不利影响，进一步的，通过设置有翻动组件10，配合导向杆9，使得螺纹传动板101带动转辊106在水

平方向上进行往复运动，进而对尼龙网4上的茶叶进行翻动，进而提高茶叶在晾晒时的晾晒效率，以提高装置的晾晒效果。

32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
